Стеклянные ограждения террас и балконов у моря: инженерный расчет триплекса на ураганный ветер

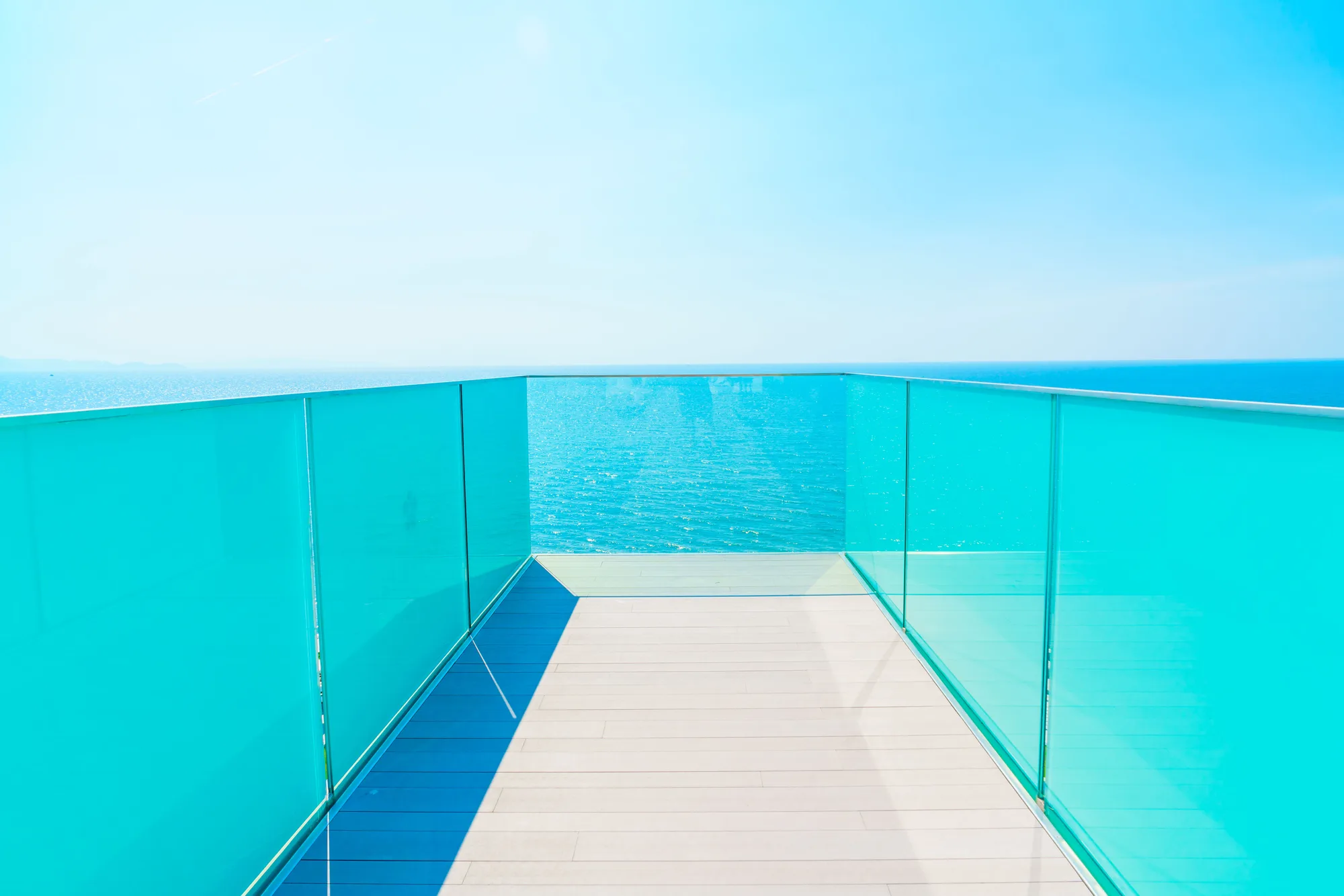

Прозрачные стеклянные ограждения - неизменный атрибут современной прибрежной архитектуры.

Они сохраняют беспрепятственный панорамный вид на море, защищают лаунж-зону от ветра и придают фасаду виллы эстетическую легкость.

Однако на верхних отметках вилл, эксплуатируемых кровлях и консольных балконах стеклянный парапет превращается в ветровой щит, принимающий на себя колоссальные аэродинамические нагрузки. При геленджикском норд-осте (скорость порывов до 40 м/с) на каждый квадратный метр остекления давит поток воздуха массой более 150-200 кг.

Ошибка в расчете толщины стекла, использование сырого (незакаленного) материала или экономия на несущем профиле приводит к критическому прогибу, разрушению триплекса и риску для жизни людей.

При капитальном строительстве домов в Геленджике инженеры TRAVA Ecosystem рассчитывают и монтируют цельностеклянные ограждения как силовые защитные конструкции с многократным запасом прочности.

Разбираем инженерию, физику и узлы крепления стеклянных парапетов для прибрежных вилл.

1. Аэродинамика высоты: расчет триплекса на прогиб и ветровой отсос

При проектировании ограждений на кровлях и балконах учитываются два типа климатических нагрузок:

1. Динамический ветровой подпор: прямое давление воздуха на стеклянную стенку.

2. Ветровой отсос (разрежение): зона отрицательного давления с подветренной стороны, которая буквально "вырывает" стеклянную панель из несущего узла.

3. Горизонтальная нормативная нагрузка на поручень: согласно строительным нормам для жилых зданий премиум-класса, верхняя кромка должна выдерживать распределенное давление не менее 1.2-1.5 kN/m (около 120-150 кг на погонный метр) при сильном опирании группы людей.

Формула безопасного стекла: закаленный триплекс

Одинарное стекло (даже толщиной 12-15 мм) для ограждений на высотных террасах использовать запрещено. При порыве ветра или случайном ударе оно разлетается на опасные осколки.

В проектах TRAVA Ecosystem применяется исключительно многослойный закаленный триплекс (ESG/TVG):

• Закалка (ESG): стекло проходит термическую обработку, увеличивающую его прочность на изгиб в 5-6 раз по сравнению с обычным листом.

• Структурная склейка (EVA / SentryGlas): два или три закаленных полотна объединяются через высокопрочную полимерную пленку (например, SentryGlas Ionoplast).

• Типовая формула для террас у моря: 10.10.4 или 12.12.4 (два закаленных стекла толщиной по 10 или 12 мм, соединенных через 4 слоя пленки суммарной толщиной 1.52 мм).

Главный критерий безопасности (Residual Strength): Даже если внешнее стекло повреждается при форс-мажоре, ионопластовая пленка SentryGlas сохраняет жесткость панели. Ограждение не прогибается, не вываливается из профиля и продолжает удерживать ветровую нагрузку.

2. Конструктивные типы несущих узлов

Способ фиксации стекла определяет не только эстетику, но и равномерность распределения точечных напряжений в бетоне.

1. Зажимной нижний алюминиевый профиль (скрытый или накладной)

Наиболее надежное и популярное инженерное решение для балконов и эксплуатируемых крыш.

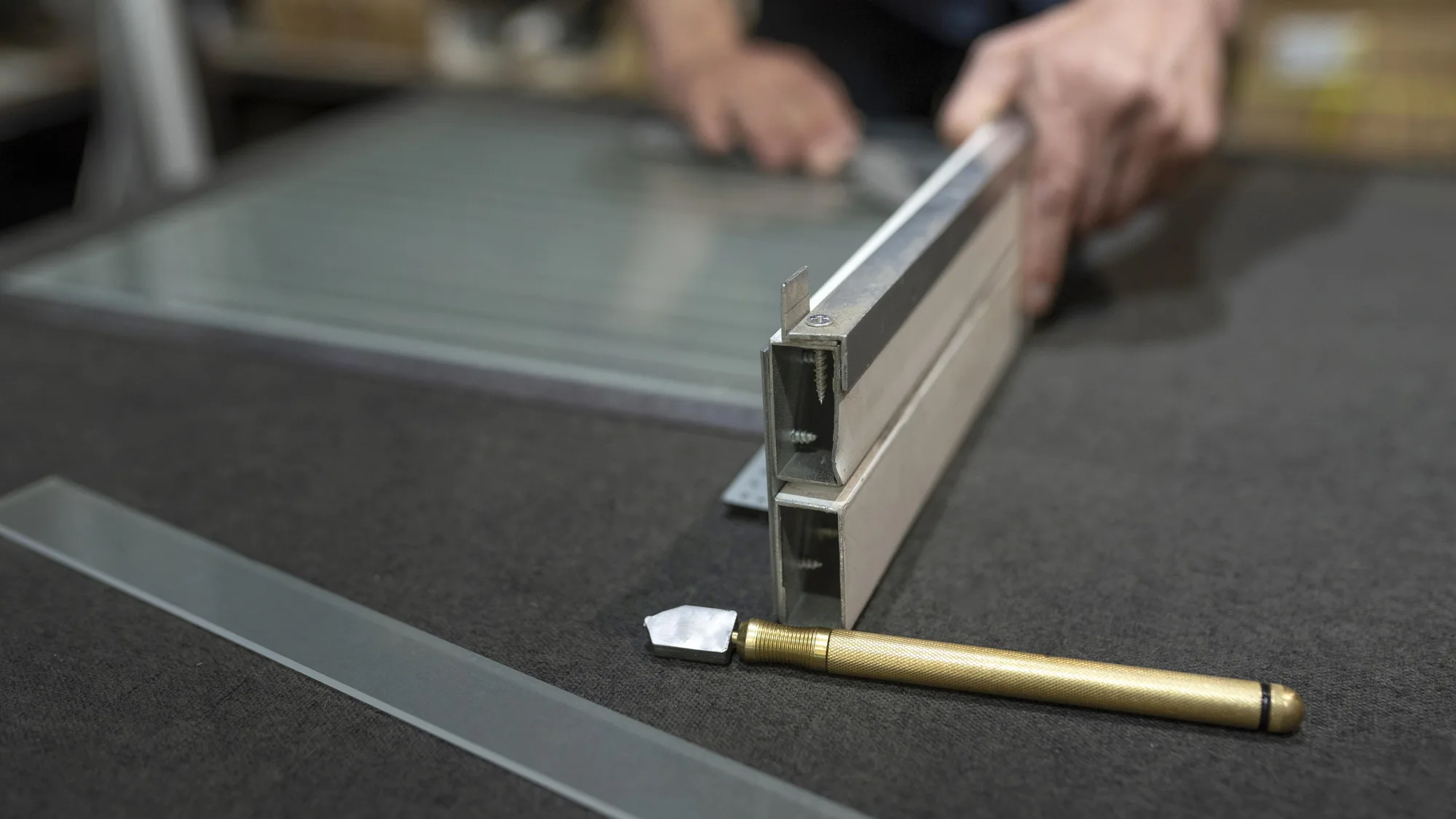

Инженерия

• Принцип: Прочный экструдированный алюминиевый шина-профиль выставляется по лазеру и жестко анкеруется к монолитной перемычке или торцу плиты перекрытия.

• Компенсация узла: Стекло фиксируется внутри профиля через зажимные клинья и уплотнители из EPDM-каучука. Прямой контакт металла и стекла полностью исключен.

• Скрытый монтаж: Профиль "утапливается" в пирог пола или фасадную облицовку (HPL/керамогранит). Снаружи создается эффект, будто высокое стекло вырастает прямо из покрытия террасы.

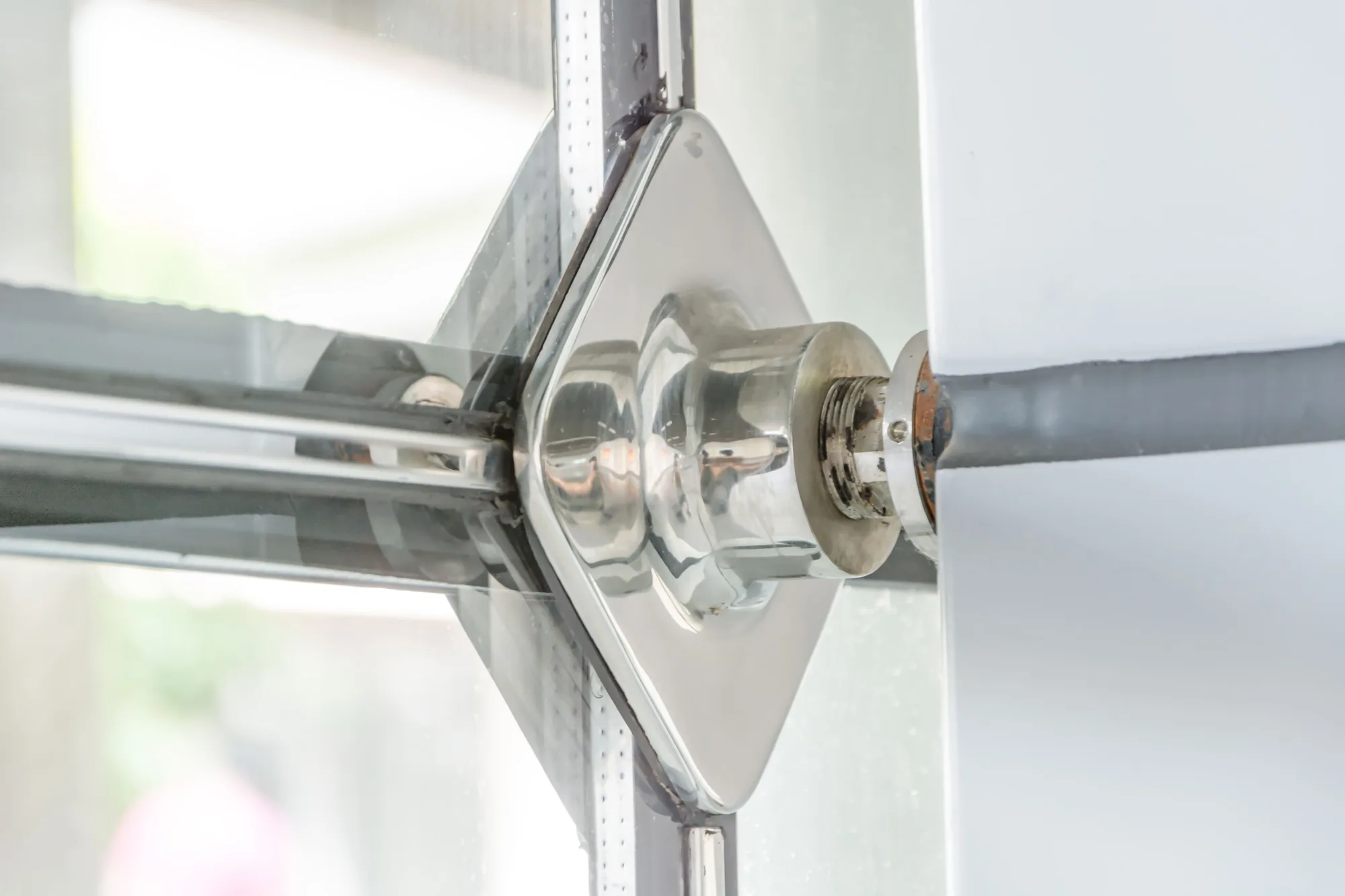

2. Точечные ротвейлы (точечные коннекторы из нержавеющей стали)

Стекло крепится к торцу бетонированной плиты с помощью мощных стальных шпилек и круглой фурнитуры.

• Материал: В условиях морского тумана Геленджика применяется исключительно нержавеющая сталь марки AISI 316 (с добавлением молибдена), инертная к соли.

• Инженерия отверстий: Отверстия в стекле сверлятся до процесса закалки. Каждая шпилька оснащается эластомерными втулками для гашения вибраций при порывах ветра.

Альтернативы

3. Дренаж, поручни и примыкание к гидроизоляции

При монтаже ограждения на эксплуатируемой кровле критически важно не нарушить герметичность гидроизоляционного ковра.

• Интеграция с кровельным пирогом: Несущий профиль монтируется на парапет до укладки гидроизоляционной мембраны (ПВХ/ТПО). Мембрана заводится на борт профиля с проваркой горячим воздухом, что исключает протечки под пол террасы.

• Дренажные пазы: В нижней части зажимного профиля предусматриваются технологические отверстия для свободного стока талой и дождевой воды, попавшей внутрь шины.

• Защитный поручень (Cap Rail): Для дополнительной жесткости длинных стеновых линий на верхнюю кромку стекла монтируется миниатюрный U-образный профиль из анодированного алюминия или нержавеющей стали. Он связывает соседние стеклянные полотна в единую неразрывную пространственную ленту.

Абсолютный обзор без риска для безопасности

Цельностеклянный парапет на прибрежной вилле - это сложная инженерная система, сочетающая расчеты сопротивления материалов, аэродинамику и бескомпромиссную гидроизоляцию.

Надежная строительная компания рассчитывает каждый узел крепления с учетом ветровых карт региона, защищая ваш комфорт в любую погоду.

Если вы планируете строительство в Геленджике и хотите оснастить террасы своей резиденции панорамными стеклянными ограждениями, доверьте инжиниринг и монтаж команде TRAVA Ecosystem.
